설치조건

보통의 경우라면 고정바 설치는 어렵지 않습니다. 하지만 설치 바닥면에 온돌필름이나 온돌용호스가 지나가는 경우엔 바닥 설치에 사용하는 앙카볼트가 온돌필름이나 호스를 손상하여 문제가 될 수 있어 설치가 불가능할 수 있습니다. 설치하려는 벽면이 조적블럭 혹은 석고보드인 경우에도 설치가 불가능합니다. 힘을 줘 사용할 경우 볼트가 쉽게 빠져버릴 수 있기 때문입니다. 아래 내용을 확인하여 설치에 참고하시기 바랍니다.

설치 가능한 경우

벽면

-벽이 콩크리트 구조인 경우 설치 가능합니다.
-혹은 가벽이라고 하더라도 고정바 설치 벽면을 9미리미터 합판 두 장 이상 보강 설치가 되어있으면 설치 가능합니다.

*보강한 거울 벽면 - 고정바 모듈이 설치되는 면의 거울을 따내고 벽면 가벽을 보강하여 설치한 모습입니다. 거울 설치 담당자가 고정바가 설치될 부분을 상의하여 사전에 거울 면을 잘라내어 작업하였습니다.

거울 앞 설치-거울을 위 아래로 나누어 시공한 뒤 고정형 발레바를 설치한 사례입니다.

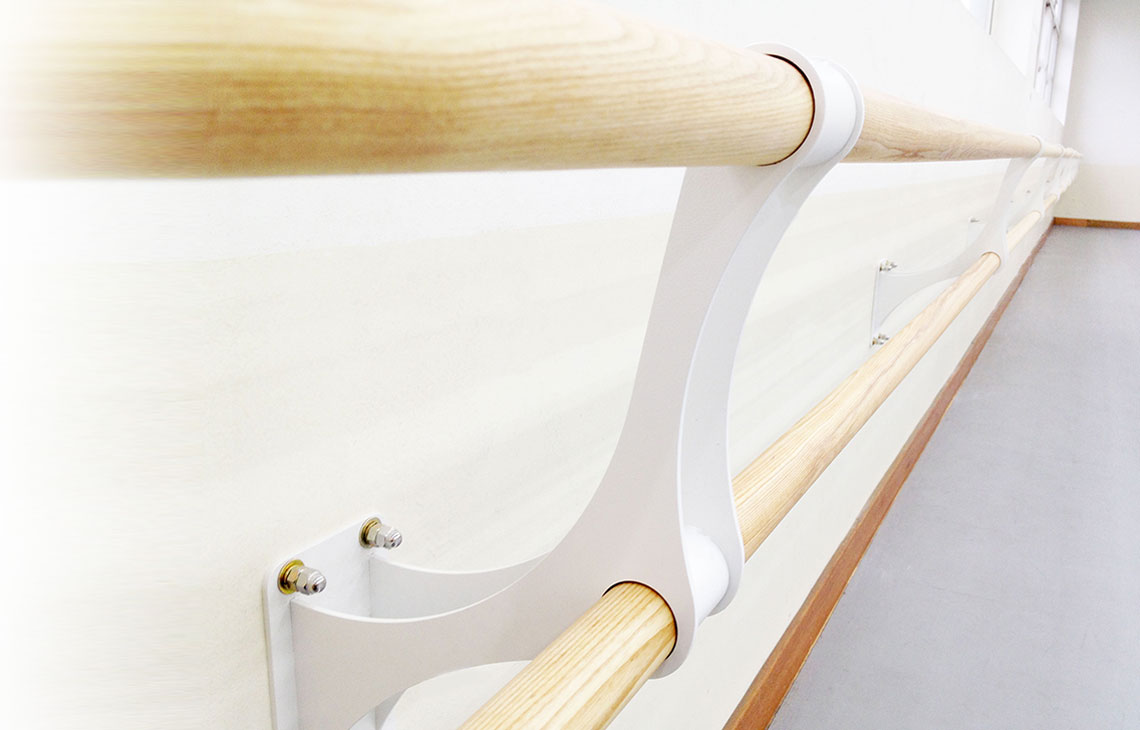

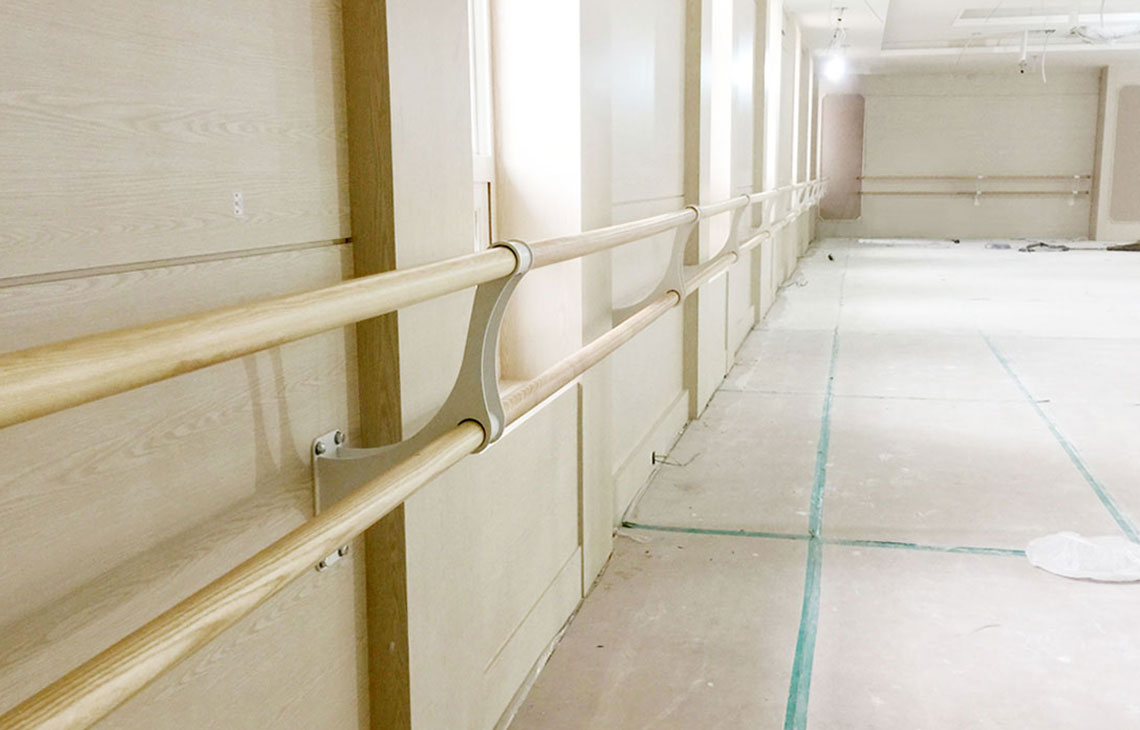

*보강한 일반 가벽-가벽을 보강하여 고정바를 벽면에 설치한 사례입니다.

바닥면

바닥면 설치는 바닥이 나무(원목,강마루), 데코타일, 로 덮여 있더라도 그 바로 아래가 콩크리트 구조물이어서 일반적으로 설치가 가능합니다. 바닥면에 전기판넬 온돌마루이나 온돌용호스가 설치 벽면에서 32cm 이상 떨어져 설치되어 있는 경우라면 설치가 가능합니다.

거울 앞 설치-거울앞에 바닥 고정형 발레바를 설치한 사례입니다.

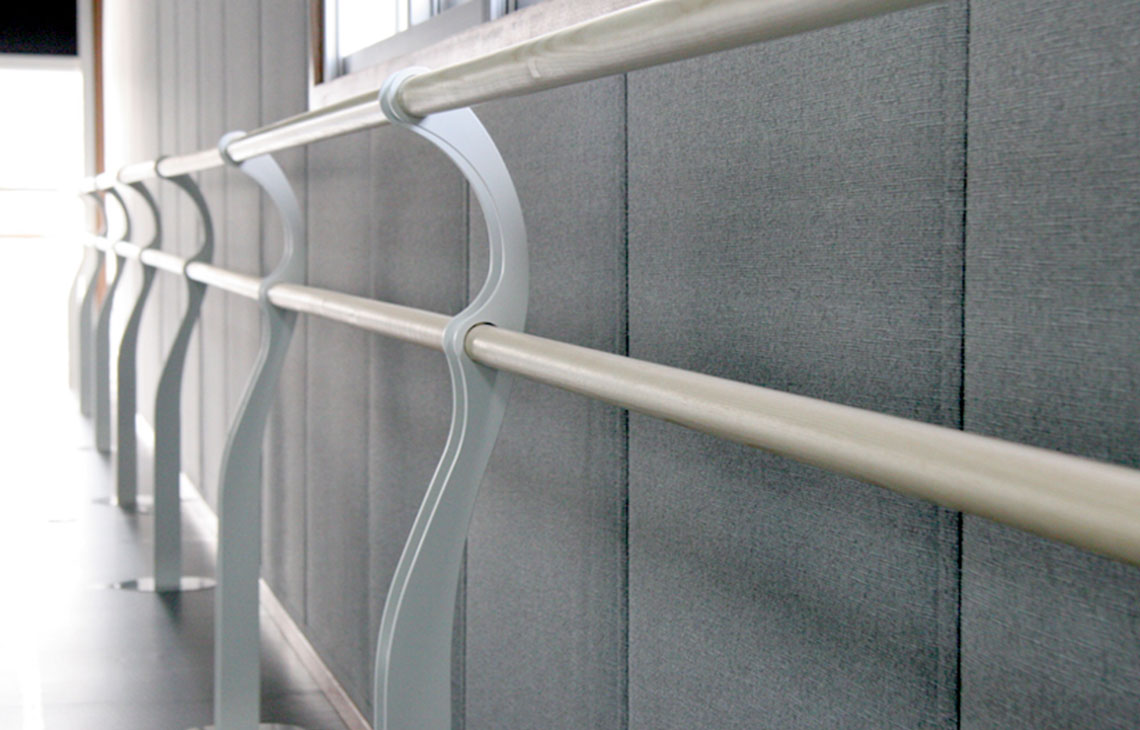

벽면 앞 설치-일반 벽면 쪽에 바닥 고정형 발레바를 설치한 사례입니다.

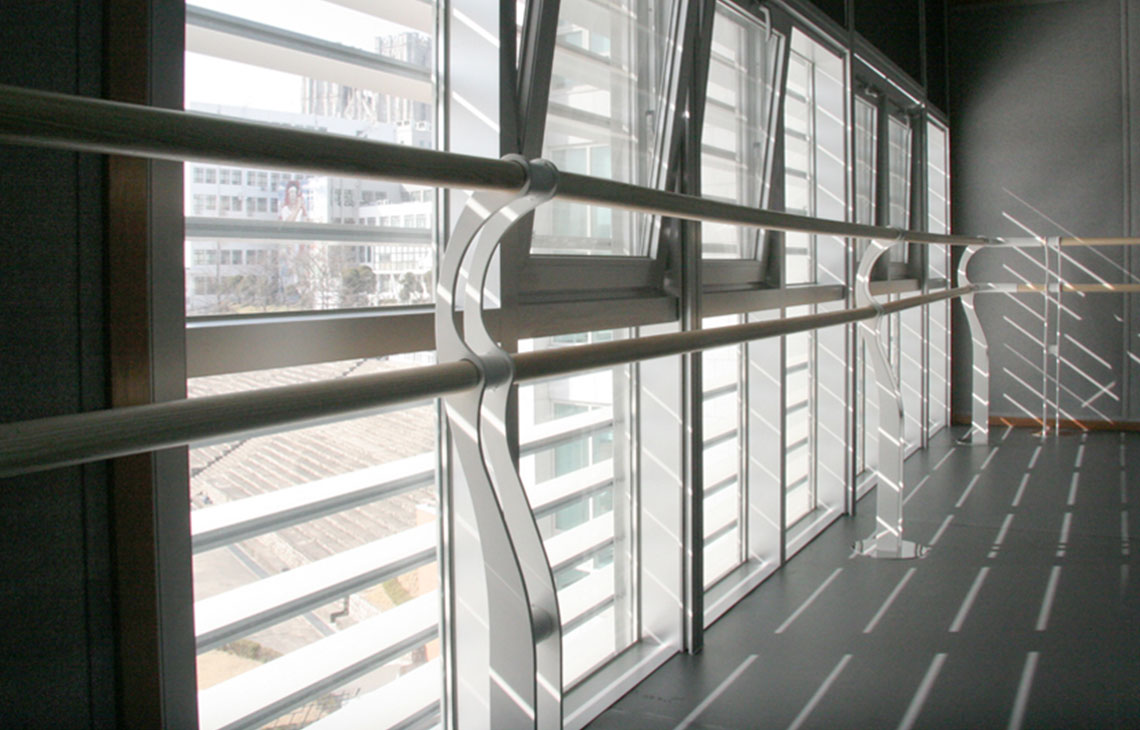

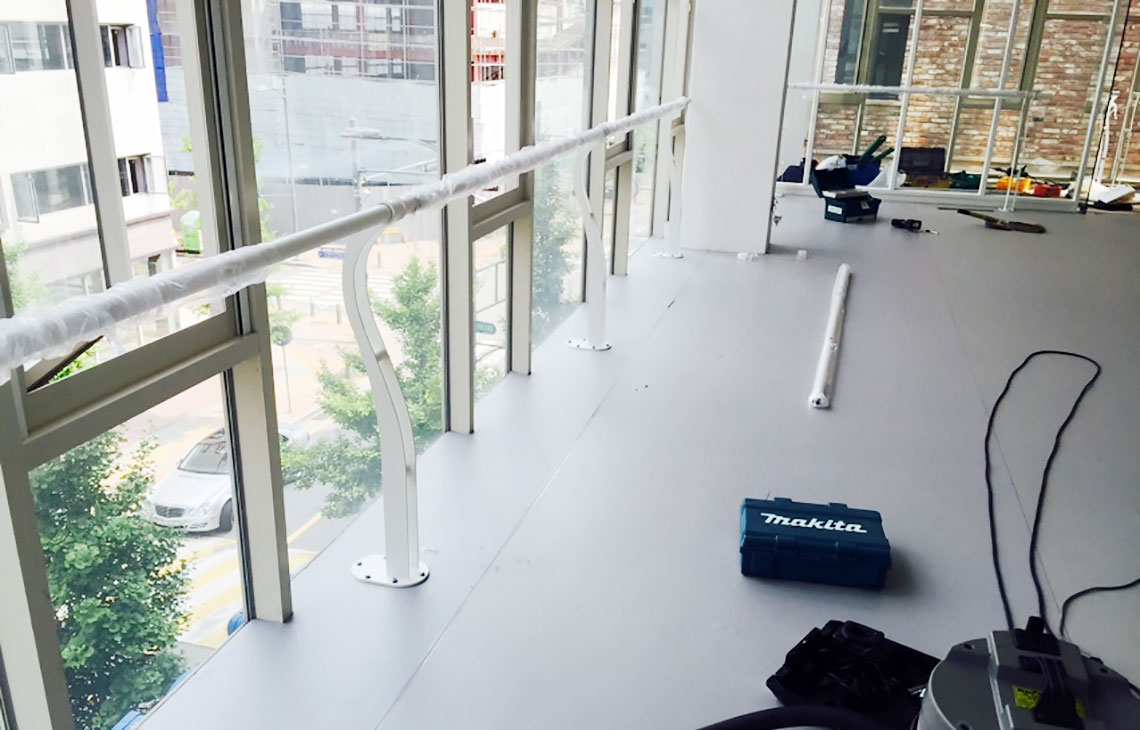

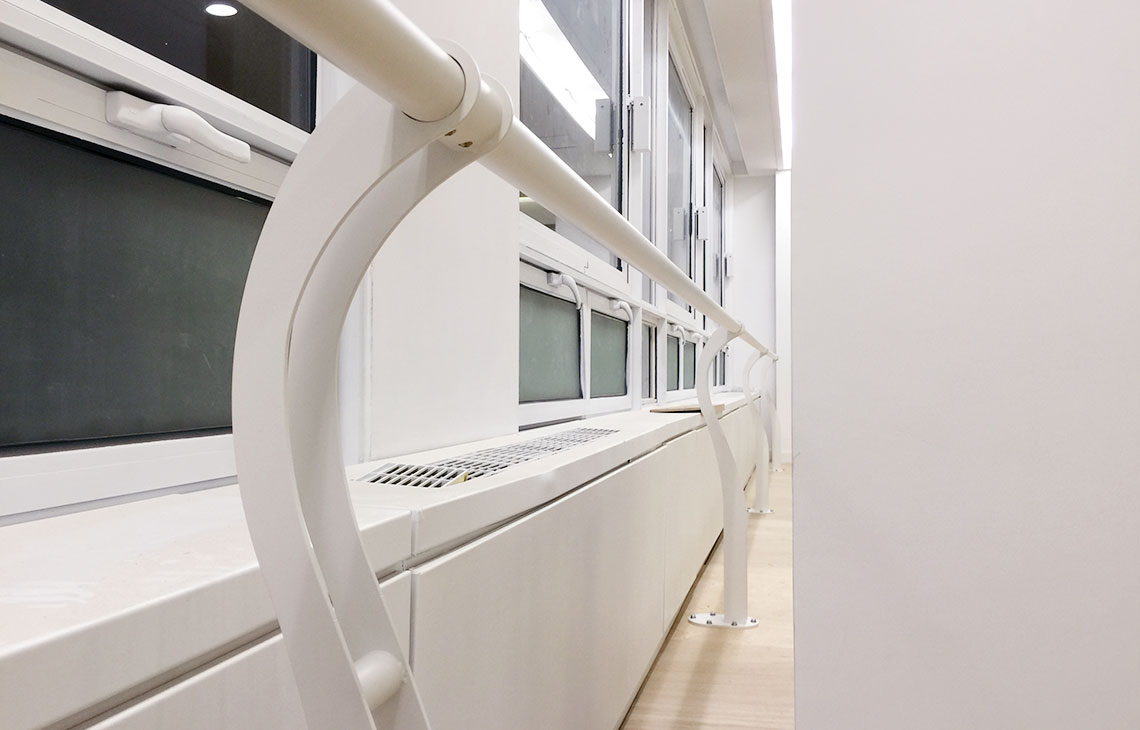

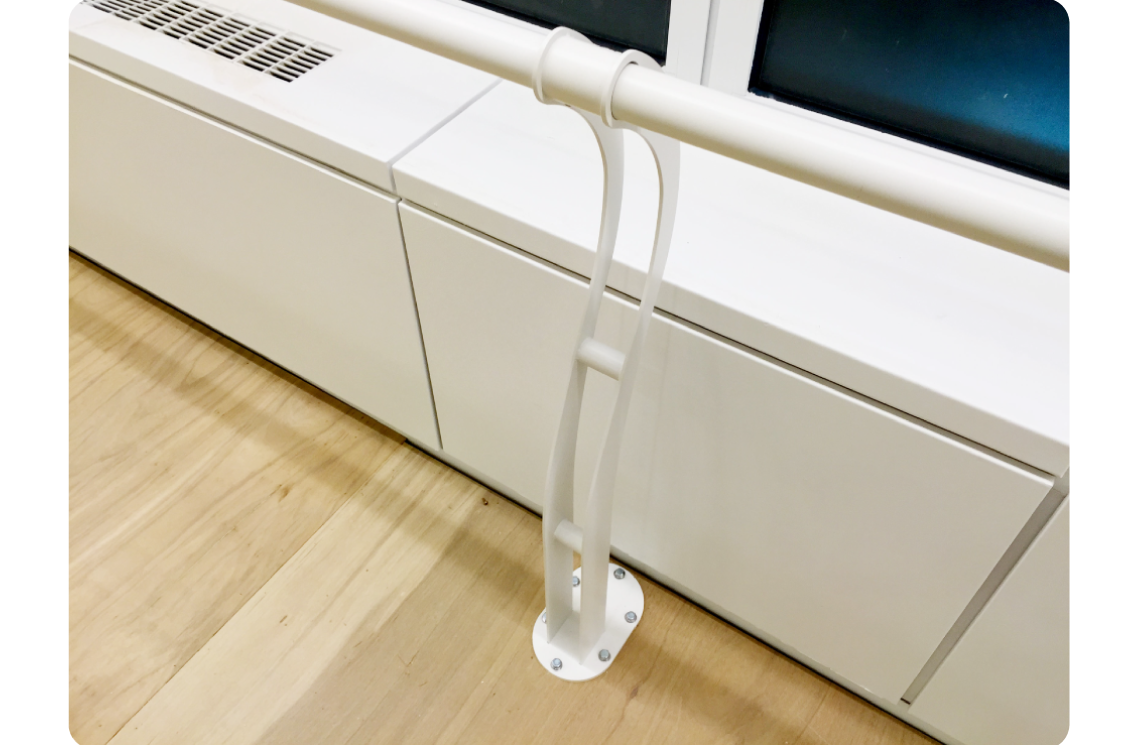

창문앞 설치-창문 쪽에 바닥 고정형 발레바를 설치한 사례입니다.

설치 불가능한 경우

벽면

가벽은 나무와 석고보드로 구성되어 있습니다. 따라서 볼트로 체결하더라도 체중을 견디지 못하고 벽이 부서지므로 설치가 불가능합니다.
해결책: 고정바 설치 벽면을 9미리미터 합판 두 장 이상의 벽구조물을 세워 가벽 전체가 볼트를 견딜 수 있을 정도의 강도를 만들어줍니다

바닥면

온돌 바닥의 경우 전기온돌필름 혹은 보일러 전용 호스가 지나갈 경우 바닥 설치가 불가능합니다.
해결책 : 사전에 고정바를 설치하려는 가장자리 벽으로부터 32cm 이상 간격을 두고 전기온돌필름을 설치합니다..

선택 옵션

손잡이 선택

손잡이 갯수는 1단 한 개의 손잡이봉, 2단 두 개의 손잡이봉, 손잡이 재질은 스틸, 우드 중에 선택할 수 있습니다.

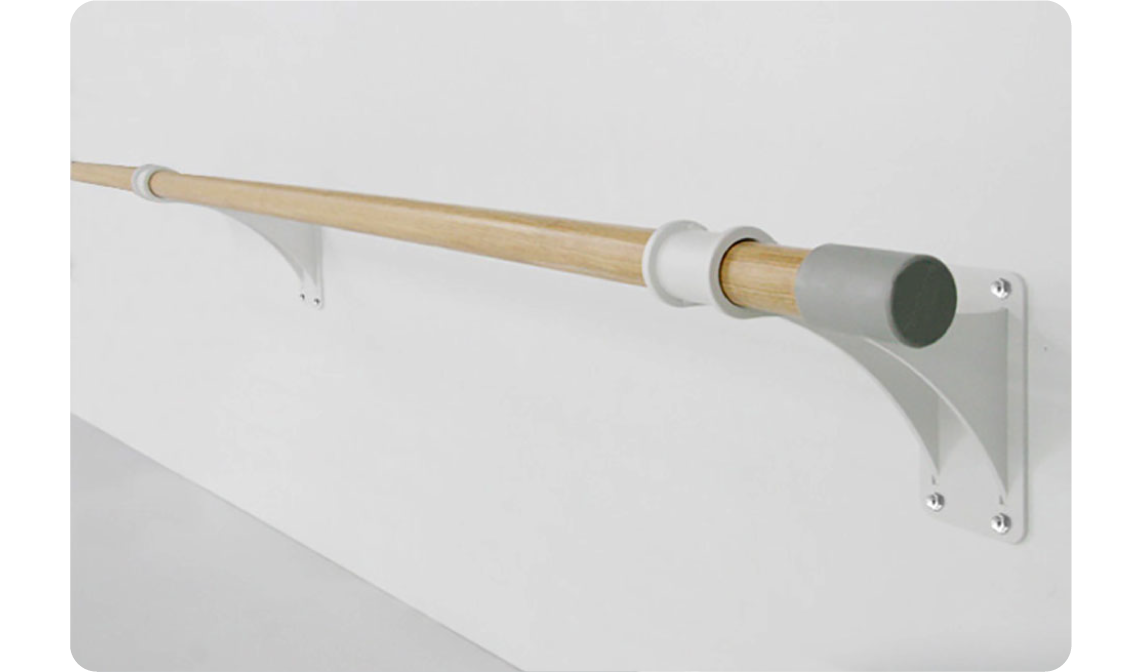

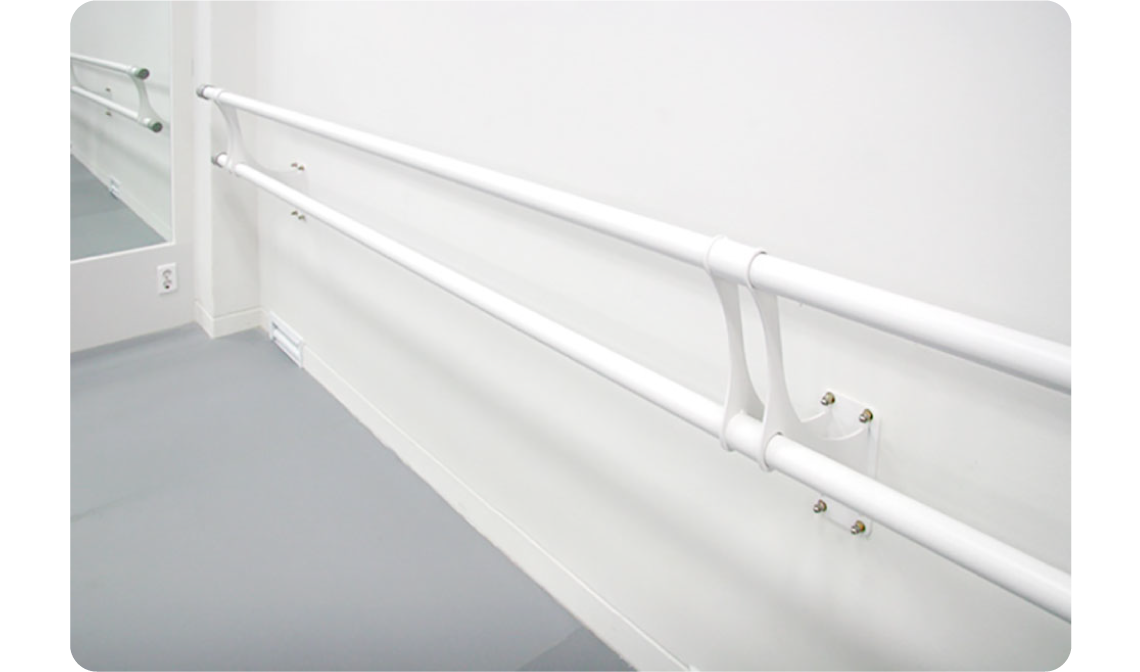

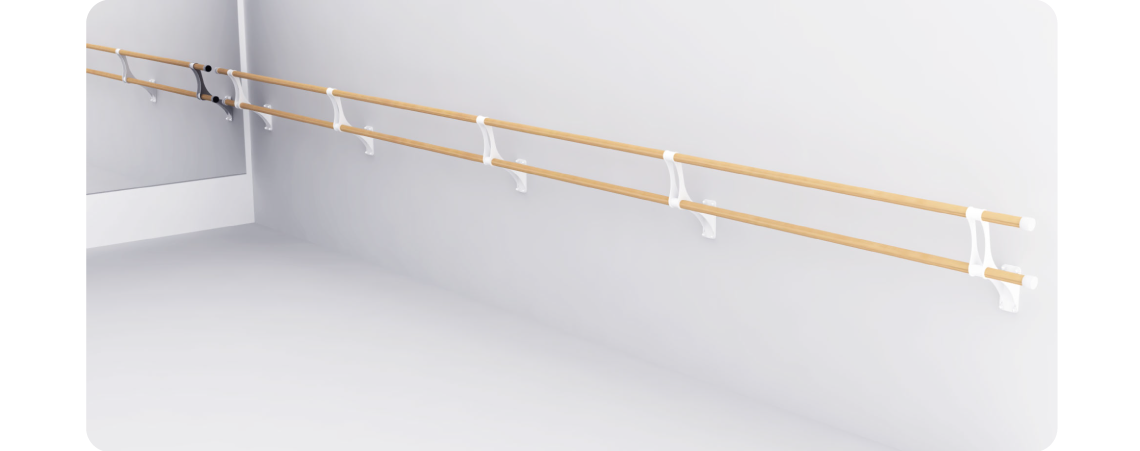

1단 혹은 2단

- 1단은 한 개의 높이만 사용하는 경우, 2단은 높은 높이와 낮은 높이 중 자신의 키에 적합한 높이를 전택해 사용할 수 있습니다.
- 다양한 연령의 수강생이 사용하는 무용학원은 2단 손잡이를 추천합니다. 성인 무용수들이 대부분인 무용단의 경우 1단을 권장합니다.

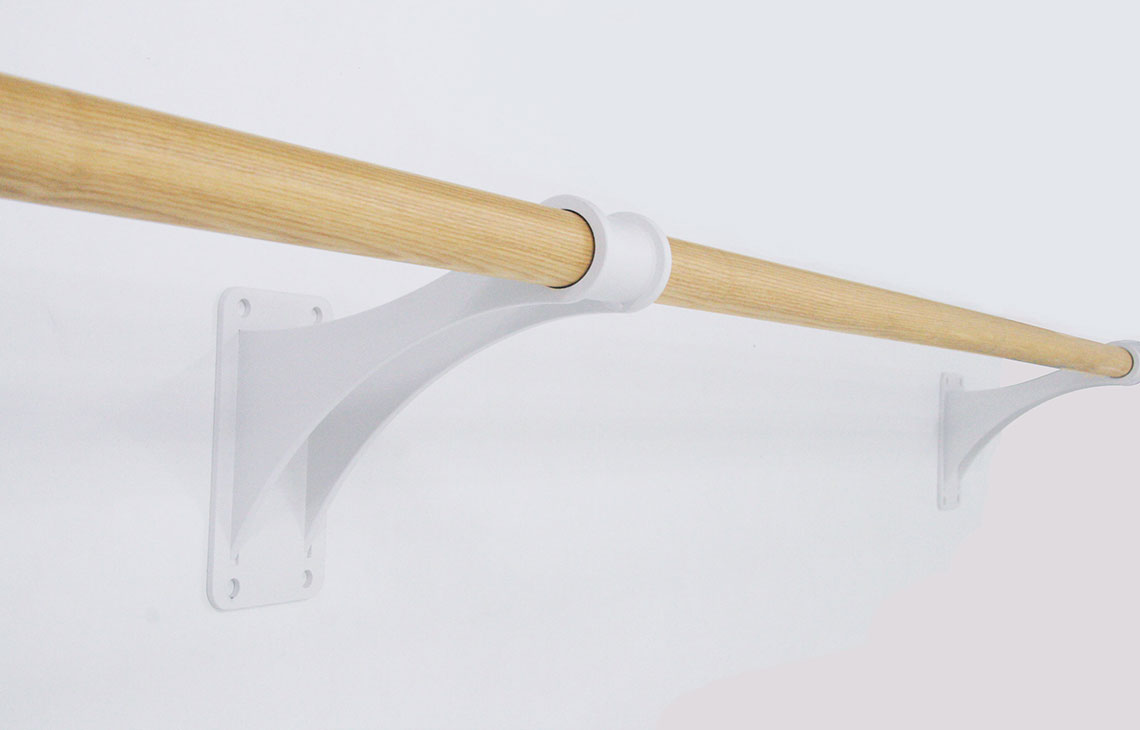

나무 혹은 쇠

- 손잡이의 재질은 나무 혹은 쇠 중에 선택이 가능합니다.
- 나무 손잡이는 손으로 잡았을 때 차겁지 않아 무용수들이 선호합니다. 최근에는 실내 난방이 잘 되어 있어 쇠 손잡이도 무방합니다. 쇠 손잡이는 고정바 바디와 동일한 칼라와 재질로 튼튼한 내구성과 통일된 느낌이 강점입니다.

설치용 볼트

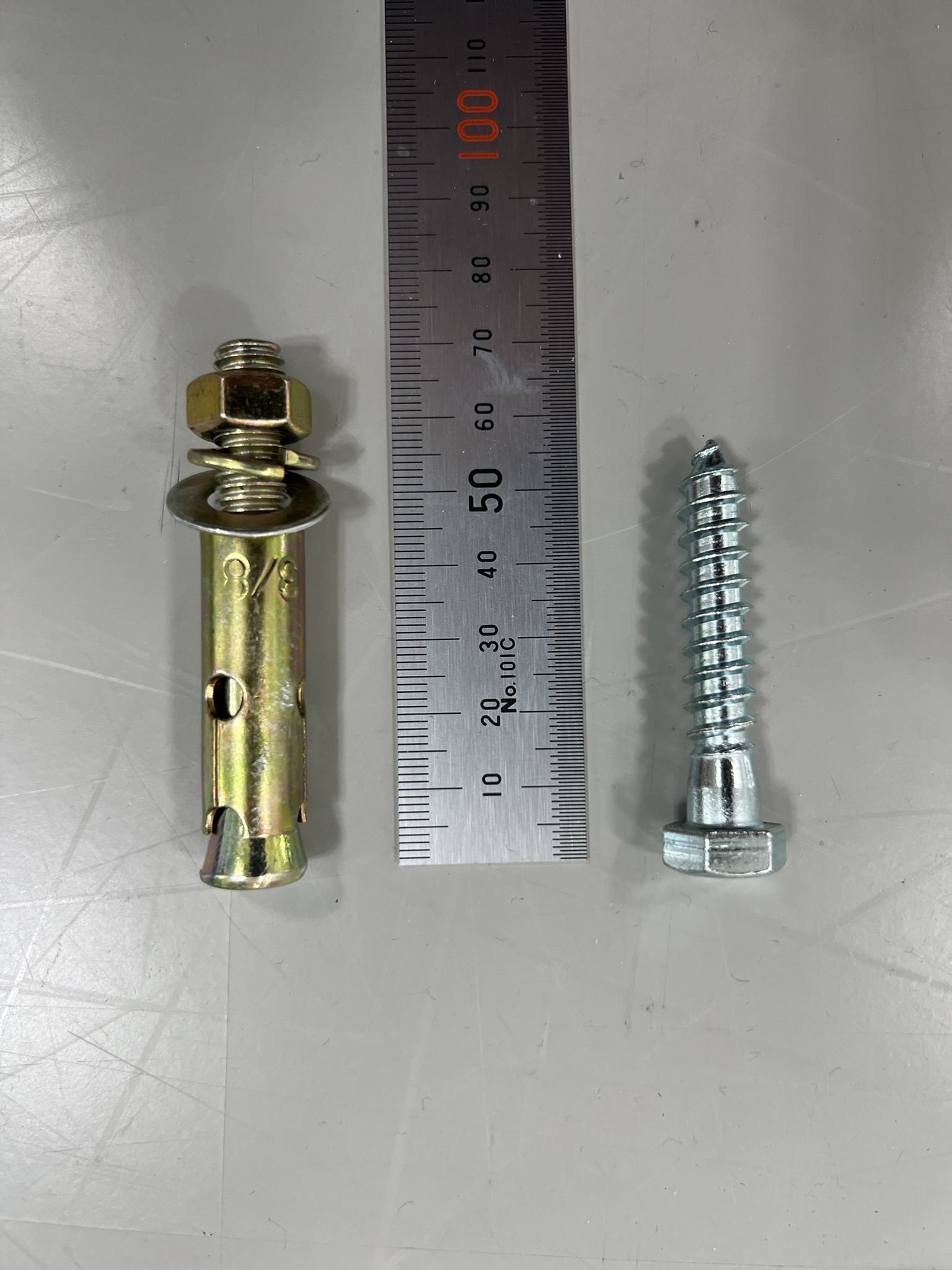

고정바는 흔들거나 매달리더라도 버틸 수 있을 정도로 튼튼하게 고정되어야 합니다. 이를 위해 3부 앙카볼트(지름 9.5mm)를 사용합니다. 3부 볼트 설치를 위해 콩크리트 파기용 드릴날은 14mm를 사용합니다. 앙카볼트는 콩크리트면에 주로 사용하며 일반 볼트 역시 3부 정도의 지름이 있는 제품을 나무면 고정에 사용합니다. 나무면은 6미리 드릴날로 선도 자리를 낸 후 볼트를 시공합니다. 현장상황에 따라 앙카볼트와 일반볼트의 길이가 달라집니다.

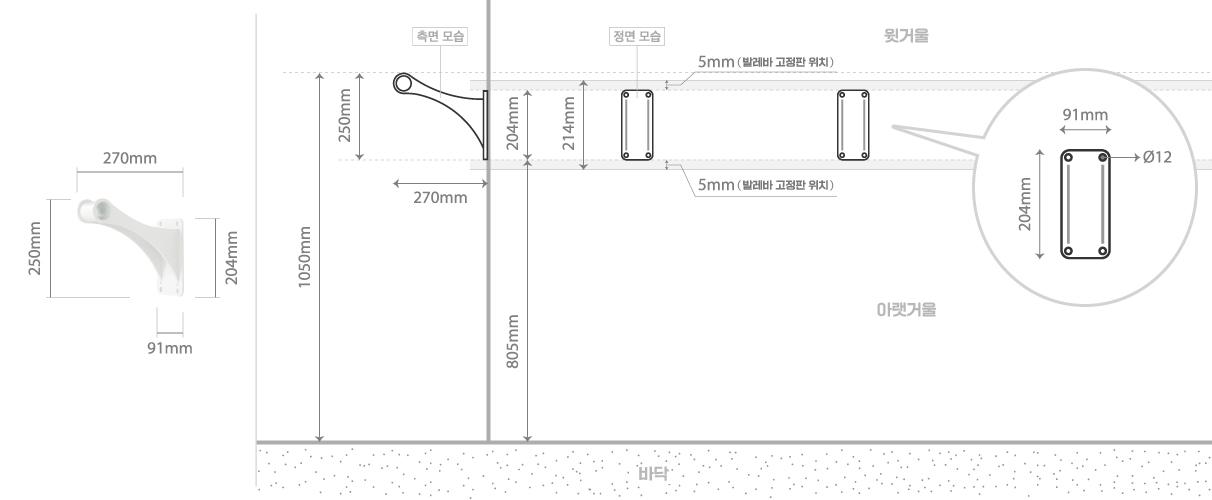

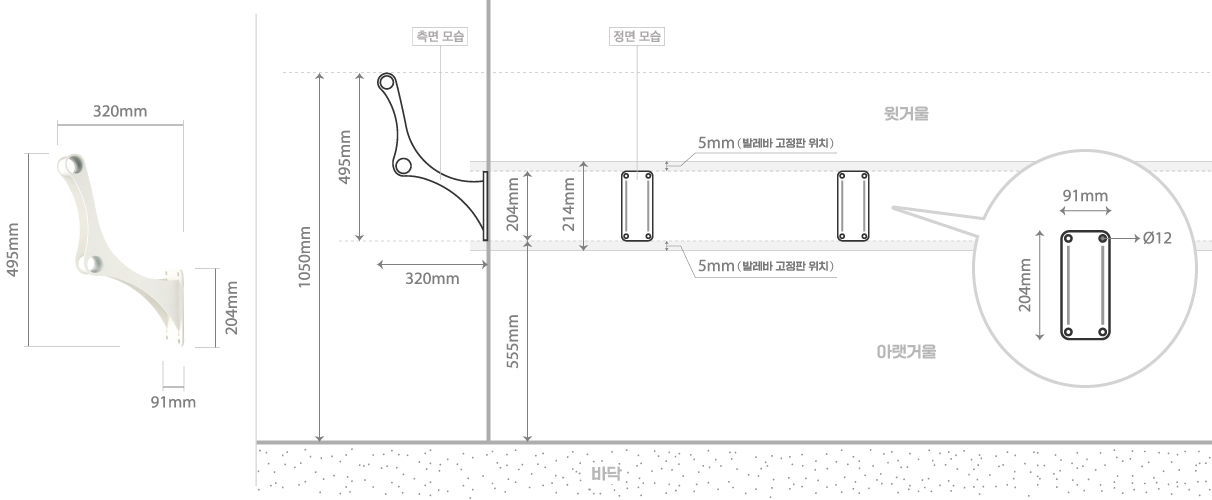

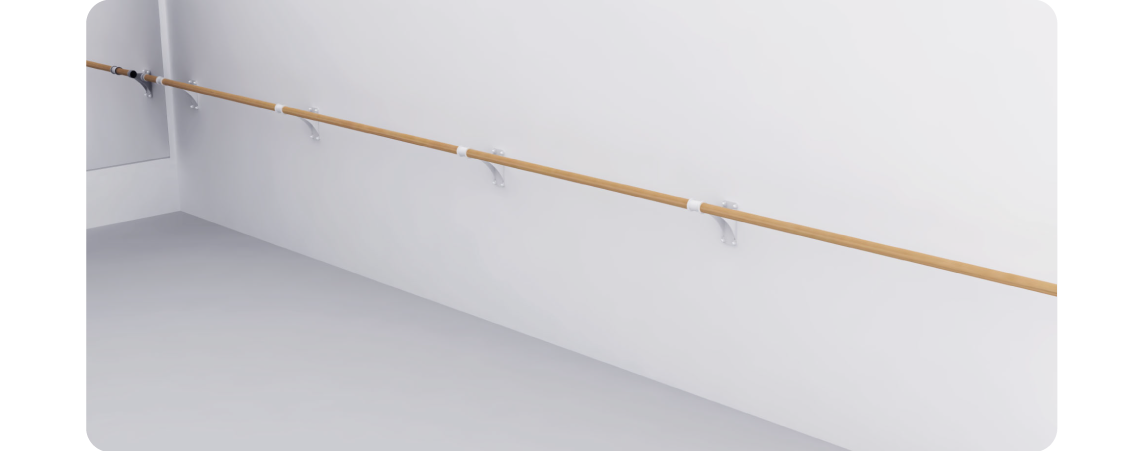

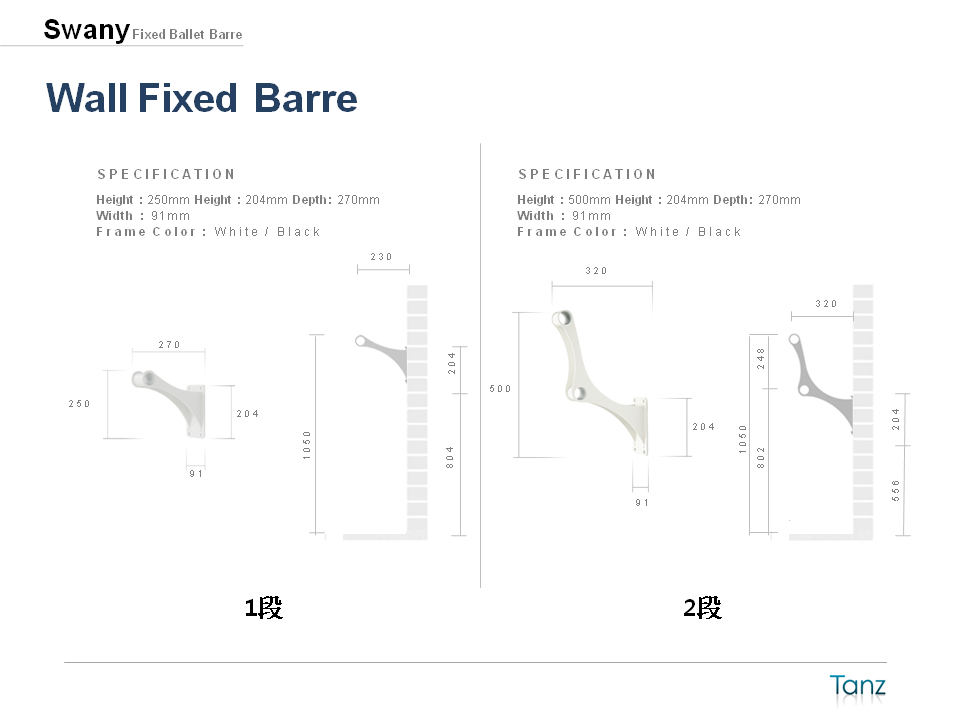

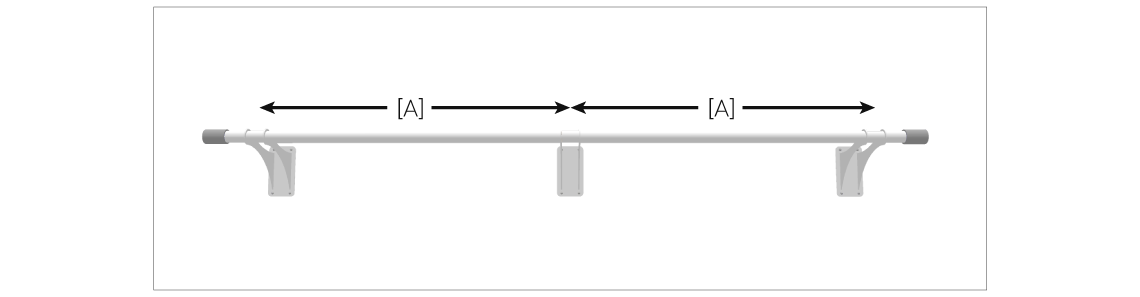

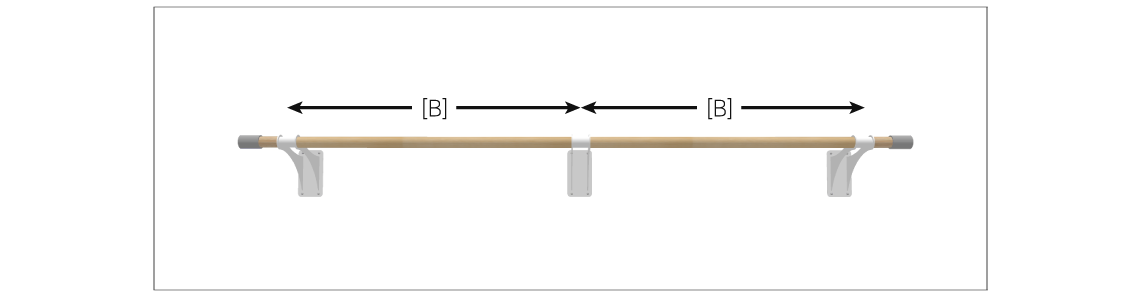

거울벽 혹은 가벽에 설치하는 스와니 벽부형 1단 설치 참고사항

사용자 표준높이 1050mm 손잡이 높이를 기준으로 한 도면입니다.

- 회사 제조 방침의 변경에 의해 상기 제품의 규격은 임의로 변경될 수 있습니다.
- 이해를 돕기 위한 도면으로 치수 표기는 실제 규격에 비해 과장된 표현을 사용하였습니다.
- 수정일자 2024년 10월 7일

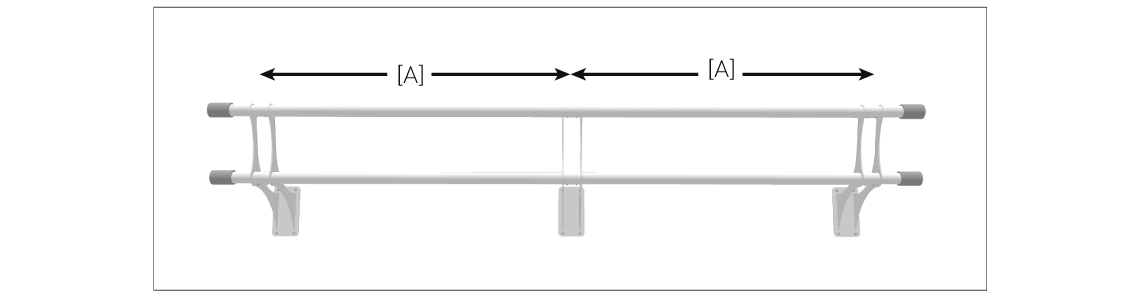

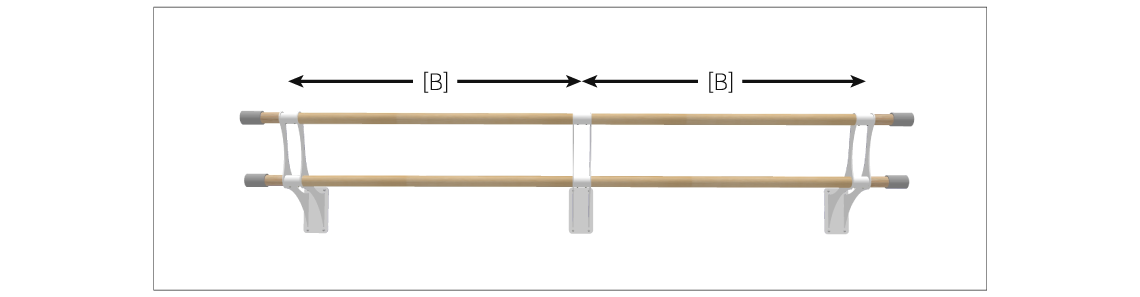

거울벽 혹은 가벽에 설치하는 스와니 벽부형 2단 설치 참고사항

사용자 표준높이 1050mm 손잡이 높이를 기준으로 한 도면입니다.
