하부마루틀
신체 부상을 예방하는 탄성 구조층
특징
탄쯔맥이 설치하는 충격흡수구조는 무용 수업에 적합한 충격 흡수 탄성 기능을 가진 무용 전용 하부마루틀입니다. 탄쯔맥은 탄쯔탄성모듈을 사용합니다.
탄쯔탄성모듈

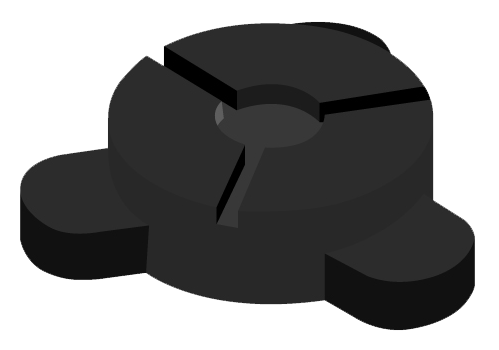

탄쯔 건강문화 연구실(벤처기업 국가 인증 연구실)이 개발한 탄쯔탄성모듈은 무용수업에 적합한 탄성을 제공하는 탄쯔맥 충격흡수구조 구조의 핵심입니다. 그림에서 보이는 윗 부분의 원으로 생긴 오목한 부분과 이를 중심으로 세 갈래로 연결된 부분은 졈프 동작에서 착지시 발생하는 신체 압력 충격으로 발생하는 공기 압력을 밖으로 배출하여 충격을 완화함으로써 무용수의 부상을 예방하는 기능을 담당합니다.

디자인등록 출원 30-2015-0048292

충격흡수 탄성기능 하부마루틀

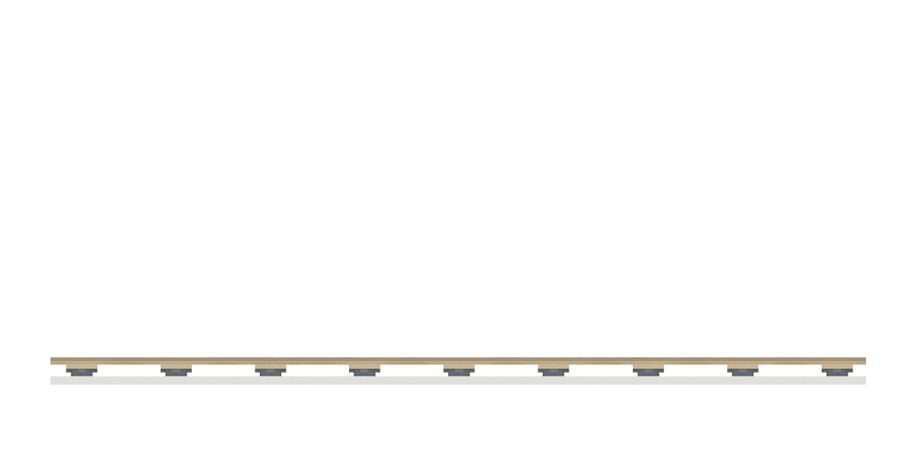

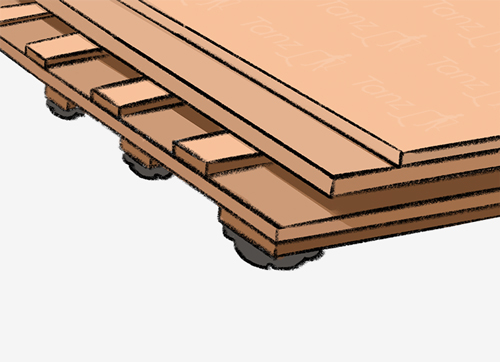

충격흡수구조는 스프링 작용과 유사한 기능이 반드시 필요합니다. 이 기능은 무용수가 점프해서 착지할 때 생기는 충격을 흡수해 무용수를 부상으로 부터 보호하는 역할을 합니다. 탄즈맥 충격흡수구조는 탄쯔탄성모듈, 장선층, 합판층 등을 구조적으로 연결하여 무용수업에 최적한 탄성을 만듭니다.




내구성

무용연습실 마루는 무용수들의 다양한 무용 동작 연습의 반복으로 인해 일반 마루 환경 보다 심한 충격을 받습니다. 따라서 무용연습실 충격흡수구조는 이러한 충격이 장시간 지속될 경우에도 탄성이 유지되며 파손되지 않는 내구성이 중요합니다.

현장 상황 특성에 따른 시공법 대응

지하 공간, 옥상 가건물, 1층 혹은 17층, 구건물, 신건물, 대형건물, 소형건물, 철골구조물로 지어진 건물, 콩크리트와 철근 구조로 지어진 건물 등 무용연습실을 만들어야 하는 공간은 다양합니다. 만약 공사층의 바로 아래층이 소리에 민감한 독서실이라면 층간소음을 최소화하는 공법이 필요할 수도 있습니다. 탄쯔맥은 현장 상황에 따라 적절한 시공방법을 적용합니다.
시멘트 바닥 바로 위에 탄성을 고려하지 않은 구조 위에 원목이나 합판마루, 혹은 강화마루를 덮고 이를 무용 마루로 사용하는 경우가 있습니다. 이는 무용수의 부상을 야기할 수 있는 위험한 연습실입니다. 무용마루는 무용수업에 적합한 탄성과 넌슬립을 중시한 시공법으로 만들어져야 합니다. 무용실기실을 지을 때 행정업무 담당자가 무용마루에 대한 개념을 모른 체 원목마루를 설치하고 이를 무용마루로 사용하게 되는 경우 사용자인 무용수는 장기적인 연습과정 동안 신체에 가해지는 지속적인 충격으로 무용상해를 입을 수 있습니다. 이는 무용수에게 매우 심각한 문제입니다. 이러한 상황은 안타깝게도 대부분의 문화시설에서 흔히 볼 수 있습니다. 무용실기실이나 다목적실은 반드시 수업의 목적에 적합한 마루 시공법으로 사용자가 안전하게 연습할 수 있도록 배려하여야 합니다.
탄쯔하부마루틀의 종류

무용과 시설을 동시에 이해하는 탄쯔맥 실무진에 의해 무용연습실에 적합한 네 가지 무용마루 시공법을 개발되었습니다. 본 시공법은 탄성고무 모듈의 개발로 시작되었습니다. 세계적인 기업 할레퀸의 무용마루 시공법과 전통적인 발레연습실 마루 시공법 을 결합한 탄쯔맥 무용마루 시공법은 무용수의 신체를 보호하며 층간 소음을 개선하는 효과가 과학적인 데이터로 입증된 바 있습니다. (2013년 기술닥터사업 탄쯔마루 소음진동 시험 5회 실시 / 2013.01.29 一般財團法人,日本建築綜合試驗所 : Testing Noise & Vibration of Subflooring System)
탄쯔맥이 개발한 시공방법 중 가장 많이 사용되는 것은 충격흡수기본형 시공법입니다. 소음 개선형과 수평형은 기본형에 층간 소음 감소와 수평조정 기능이 추가된 것입니다. 무용수의 부상을 방지하는 충격흡수기능은 모든 시공법에 기본적으로 포함됩니다.

Card image

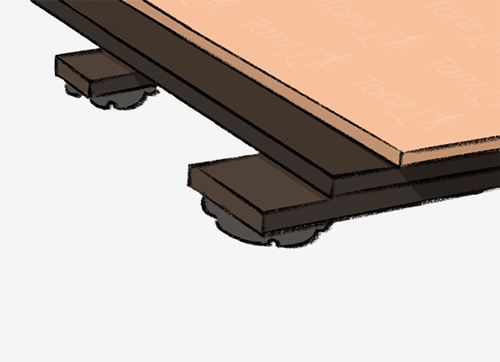

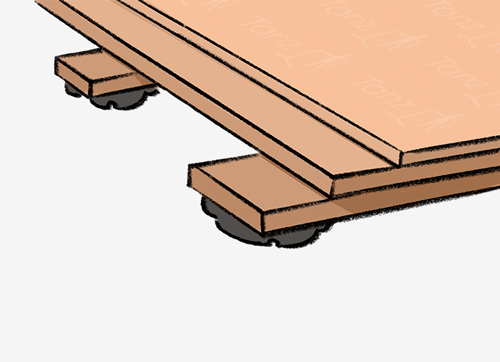

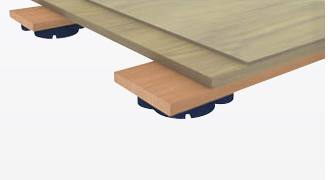

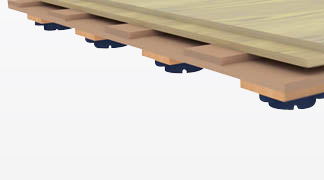

기본형 하부마루틀
Card image

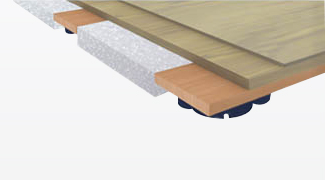

소음개선형 하부마루틀
Card image

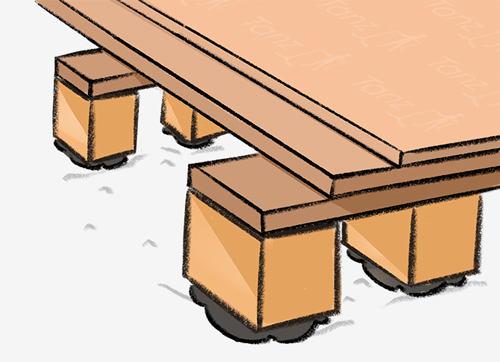

수평형 하부마루틀
Card image
격자형 하부마루틀
Card image
방수형 하부마루틀

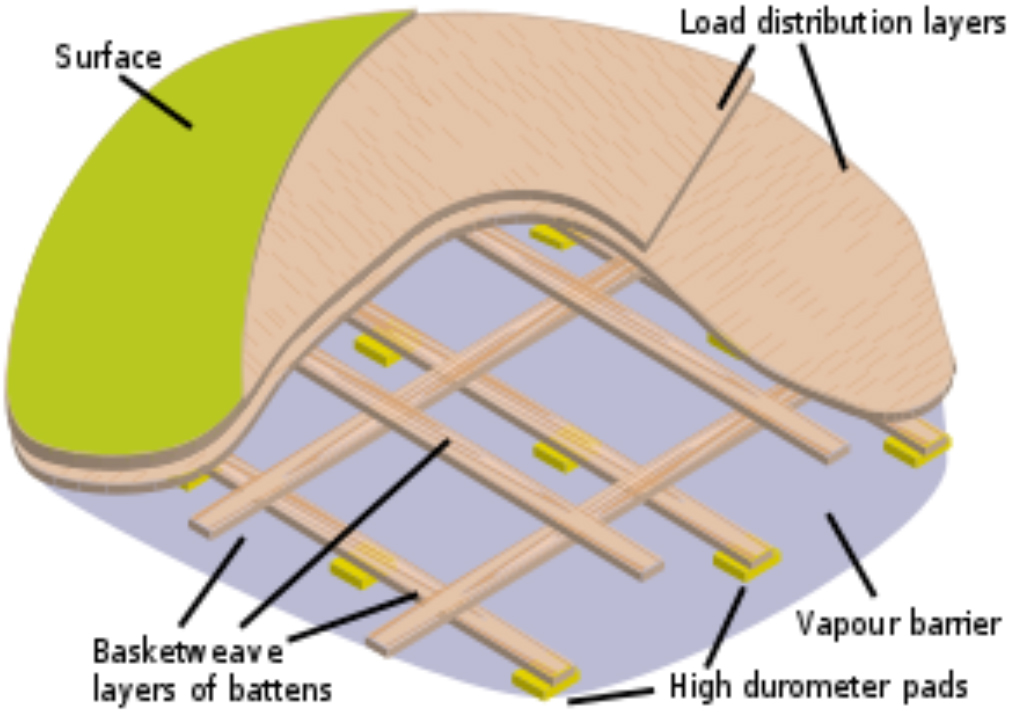

삼단 격자 구조 무용마루 시공법 (SPRUNG FLOOR)
탄쯔맥 충격흡수구조 시공 방법 네 가지 중 삼단격자형과 전통적인 무용마루 SPRUNG FLOOR 시공법은 동일한 구조의 마루 시공법입니다.
SPRUNG FLOOR

A sprung floor is a floor that absorbs shocks, giving it a softer feel. Such floors are considered the best available for dance and indoor sports and physical education

출처 : Wikipedia / 검색어 : sprung floor
참고 : 음악장르 마루 시공법 - NO FRICTION FLOOR
무용 연습실은 전통적인 SPRUNG FLOOR라고 하는 마루 시공법이 있습니다. 이는 무용수의 신체를 보호하는 충격흡수에 중점을 둔 마루 시공법입니다. 무용 연습실과는 달리 음악장르의 연습실 마루는 음악가의 연습을 방해하는 소음이 없도록 하는 것이 중요합니다. 그러므로 음악장르 연습공간의 마루는 삐걱이는 마찰음의 발생이 원천적으로 봉쇄되는 NO FRICTION FLOOR 시공법을 사용하여야 합니다.
상부에 원목마루를 마감하더라도 원목 간 마찰 발생을 원천적으로 제거하는 시공 방법을 사용하는 겁니다. 예를 들면 원목마루 하부에 통미장하고 에폭시와 같은 접착용제를 도포한 후 원목을 압착하는 방식으로 마감합니다.
참고 : 시공장소의 수평이 현저하게 불량한 경우
탄쯔하부마루틀을 시공할 때 시공장소의 수평이 현저하게 불량한 경우, 예를 들면 높은 곳과 낮은 곳의 차이가 10Cm이상이 난다면 이 때는 수평을 고려한 시공법을 사용하는 것이 바람직합니다. 수평을 고려한 수평형 시공법은 수평 편차를 5mm 이내로 줄일 수 있습니다. 수평형 시공법에는 세 가지가 있습니다. 현장 상황에 따라 적합한 시공법을 적용할 수 있습니다.
  1. 수평몰탈 수평형 - 몰탈로 수평을 조정하는 방식
  2. 스틸각재 수평형 - 스틸 각재를 사용하여 수평을 조정하는 방식
  3. 쐐기플라스틱 수평형 - 쐐기플라스틱을 사용하여 수평을 조정하는 방식
일반적으로 수평몰탈을 사용하는 방식이 탄쯔마루 시공에 적합한 방식으로 추천됩니다.
참고 : 마루가 썩은 지하연습실 보수

지하1층에 위치한 무용연습실이 물 때문에 바닥이 꺼지는 문제가 발생하였습니다. 지하의 경우 집수정이라고 하는 물을 저장하는 작은 우물이 있는데 이곳으로 물이 모이면 물을 위로 올려주는 모터펌프가 있습니다. 만약 이 펌프가 고장나면 비가 오지 않더라도 물이 넘칠 수 있으므로 펌프 작동 여부를 정기적으로 점검하는 것이 중요합니다. 가급적 침수가 발생하자마자 문제를 즉시 해결하는 것이 바람직합니다.
